Atmos AC 25 S Kotel na tuhá paliva

Zplynovací kotle na hnědouhelné brikety Atmos AC 25 S

Kotle AC16S, AC25S – KOMBI splňují požadavky na EKODESIGN, ale nejsou podporovány v programu KOTLÍKOVÉ DOTACE!!

Jsou konstruovány pro spalování hnědouhelných briket na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

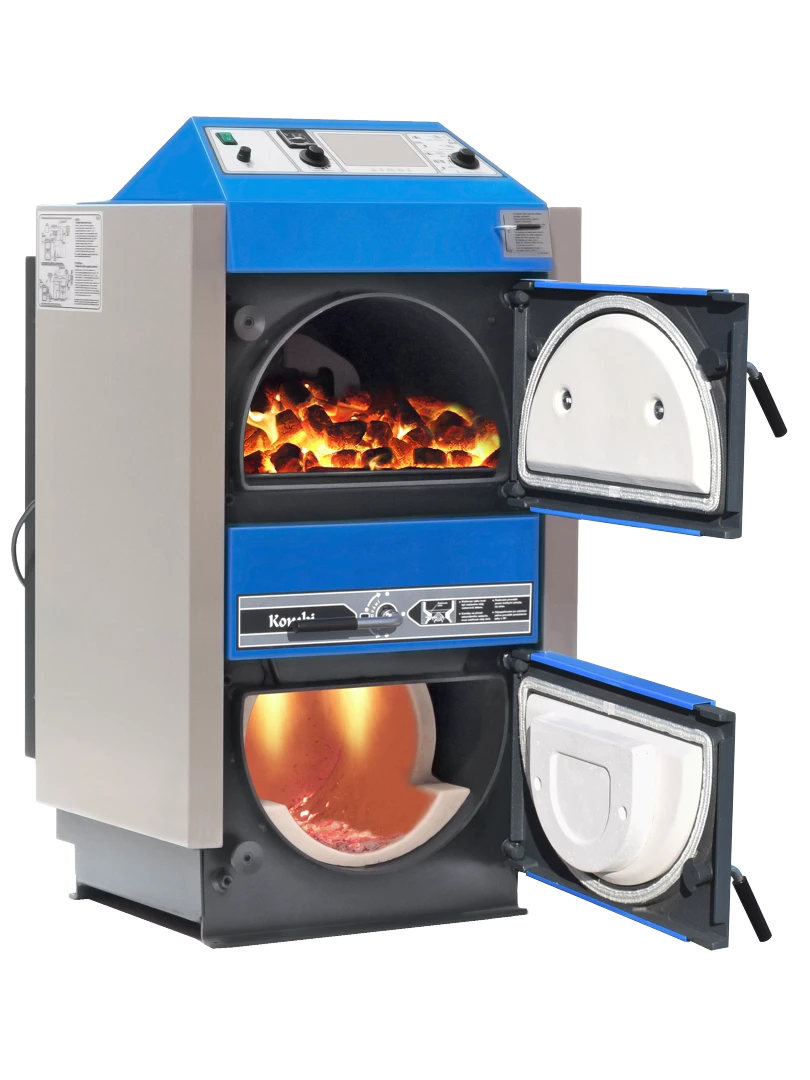

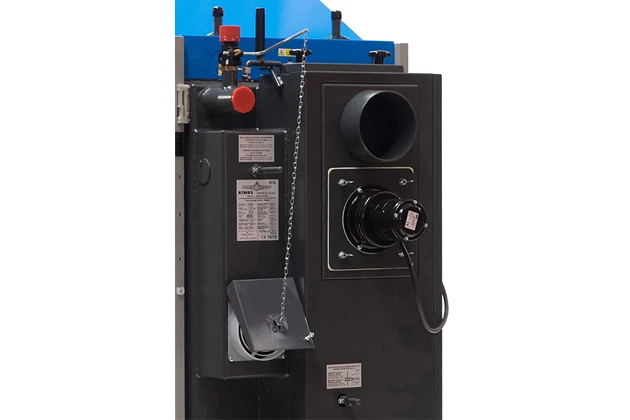

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování

Předepsaným palivem jsou hnědouhelné brikety o výhřevnosti 19 – 23 MJ.kg-1.

Výhody zplynovacích kotlů na hnědouhelné brikety ATMOS

    Velký zásobník paliva – dlouhá doba hoření
    Vysoká účinnost – primární i sekundární vzduch je předehříván na vysokou teplotu
    Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4, EKODESIGN 2015/1189
    Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
    Chladící smyčka proti přetopení – bez rizika poškození kotle
    Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
    Kotel bez trubkovnice – snazší čištění (mimo AC35S)
    Malé rozměry a nízká hmotnost
    Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 – 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Technické údaje

Montáž a provoz

Kotel na tuhá paliva slouží k vytápění domu a ohřevu vody. Musí být připojen k vyhovujícímu komínu a otopné soustavě.

• Montáž a uvedení do provozu svěřte odborné firmě.
• Používejte pouze palivo předepsané výrobcem.
• Pravidelně čistěte topeniště a nechte kontrolovat spalinové cesty.
